செயலில் ஹார்மோனிக் வடிப்பான்களின் அடிப்படைக் கொள்கைகள்

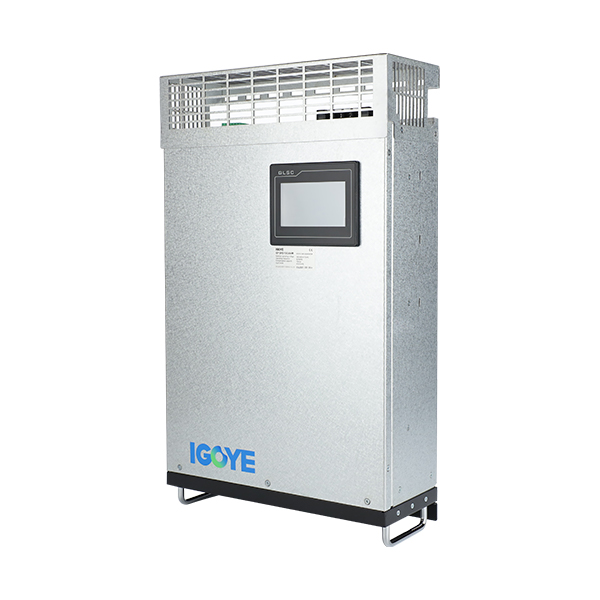

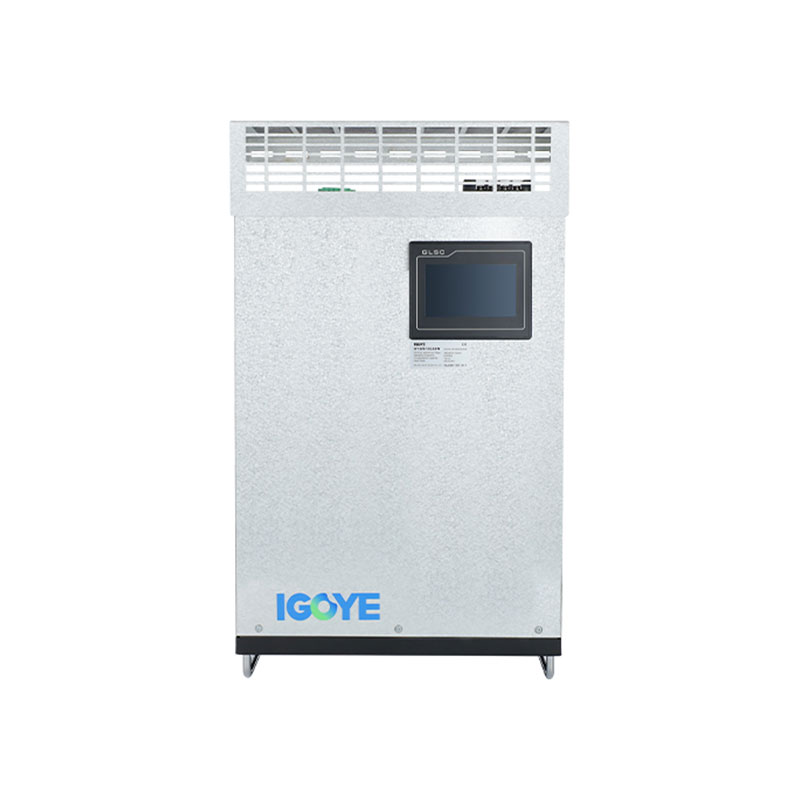

செயலில் ஹார்மோனிக் வடிப்பான்கள்நவீன பவர் எலக்ட்ரானிக்ஸ் தொழில்நுட்பம் மற்றும் அதிவேக டிஎஸ்பி சாதனங்களின் அடிப்படையில் டிஜிட்டல் சிக்னல் செயலாக்க தொழில்நுட்பத்தால் செய்யப்பட்ட பவர் ஹார்மோனிக் கட்டுப்பாட்டுக்கான புதிய சிறப்பு உபகரணங்கள். இது இரண்டு முக்கிய பகுதிகளைக் கொண்டுள்ளது: கட்டளை தற்போதைய செயல்பாட்டு சுற்று மற்றும் இழப்பீடு நடப்பு தலைமுறை சுற்று. கட்டளை தற்போதைய செயல்பாட்டு சுற்று நிகழ்நேரத்தில் மின்னோட்டத்தை கண்காணிக்கிறது, அனலாக் மின்னோட்ட சமிக்ஞையை டிஜிட்டல் சிக்னலாக மாற்றுகிறது, மேலும் அதை சமிக்ஞை செயலாக்கத்திற்காக அதிவேக டிஜிட்டல் சிக்னல் செயலிக்கு (டிஎஸ்பி) அனுப்புகிறது, அடிப்படை அலைகளிலிருந்து ஹார்மோனிக்ஸைப் பிரிக்கிறது, மேலும் ஒரு துடிப்பு அகல மாடுலேஷன் (PW The the the the the the the the the the the them) வடிவத்தில் ஈடுசெய்யும் தற்போதைய தலைமுறை சுற்றுக்கு ஒரு டிரைவ் துடிப்புக்கு ஒரு இயக்கி துடிப்பு அனுப்புகிறது மற்றும் கட்டம் ஹார்மோனிக் மின்னோட்டமாக எதிர் துருவமுனைப்பு மற்றும் அதை கட்டத்தில் செலுத்துதல், இணக்கமான மின்னோட்டத்தை ஈடுசெய்தல் அல்லது ஈடுசெய்தல் மற்றும் பவர் ஹார்மோனிக்ஸ் தீவிரமாக நீக்குதல்.

தொழில்நுட்ப நன்மைகள்: பச்சை

செயல்திறன் 97.2%ஐ அடைகிறது, இது 95%செயல்திறனுடன் செயலில் உள்ள வடிப்பான்களுடன் ஒப்பிடும்போது ஆண்டுக்கு சுமார் 6,500 கிலோவாட் மின்சாரத்தை மிச்சப்படுத்துகிறது

அதிக செயல்திறன் இடவியல் மேம்பட்ட கட்டுப்பாட்டு வழிமுறை

துல்லியமான மாதிரிகளின் அடிப்படையில் வெப்ப வடிவமைப்பு மற்றும் கட்டமைப்பு தேர்வுமுறை

மினியேட்டரைசேஷன்

தொகுதி இதேபோன்ற பிரதான பிராண்டுகளில் 1/6 மட்டுமே, குறைந்த இடத்தை எடுத்துக்கொள்கிறது

வெவ்வேறு வேலை நிலைமைகளுக்கு ஏற்றது, நிறுவல் கண்டுபிடிப்பு, சுவர் பொருத்தப்பட்ட அல்லது ரேக்-ஏற்றப்பட்ட நிறுவல் குறைந்த மூலப்பொருட்களைப் பயன்படுத்துகிறது மற்றும் சூழலைப் பாதுகாக்கிறது

புத்திசாலி

குறிப்பிட்ட ஹார்மோனிக்ஸ் சரிசெய்யக்கூடிய தூண்டல் மற்றும் கொள்ளளவு எதிர்வினை மின் இழப்பீட்டு இழப்பீட்டு இழப்பீட்டு அமைப்பு சமநிலையற்ற சுமை தானியங்கி கண்டறிதல், கணினி அதிர்வுகளை அடக்குதல் முழு செயல்பாட்டு கண்காணிப்பு அமைப்பு

மட்டுப்படுத்தல்

N+1 பணிநீக்கம் கணினி நம்பகத்தன்மையை கணிசமாக மேம்படுத்துகிறது. உற்பத்தி வரி, சிறந்த தர உத்தரவாதம். கணினியில் ஒற்றை தோல்வி புள்ளிகளைக் குறைக்கவும். வெவ்வேறு பணி நிலைமைகளுக்கு ஏற்ப நெகிழ்வான இணையான இணைப்பு.

செயல்பாட்டு பண்புகள்

ஒரே நேரத்தில் 2 ~ 50 வது ஹார்மோனிக்ஸை வடிகட்டவும் அல்லது இழப்பீட்டுக்கு 2 ~ 50 வது இடத்திற்குள் எந்த ஹார்மோனிக்ஸையும் தேர்ந்தெடுக்கவும். மறுமொழி நேரம் 300μs க்கும் குறைவாக உள்ளது

3DSP+CPLD முழு டிஜிட்டல் கட்டுப்பாட்டு முறை மற்றும் சர்வதேச அளவில் புகழ்பெற்ற பிராண்ட் அதிவேக IGBT, மூடிய-லூப் கட்டுப்பாடு, துல்லியமான ஹார்மோனிக் வடிகட்டுதல் பயன்படுத்தவும்
