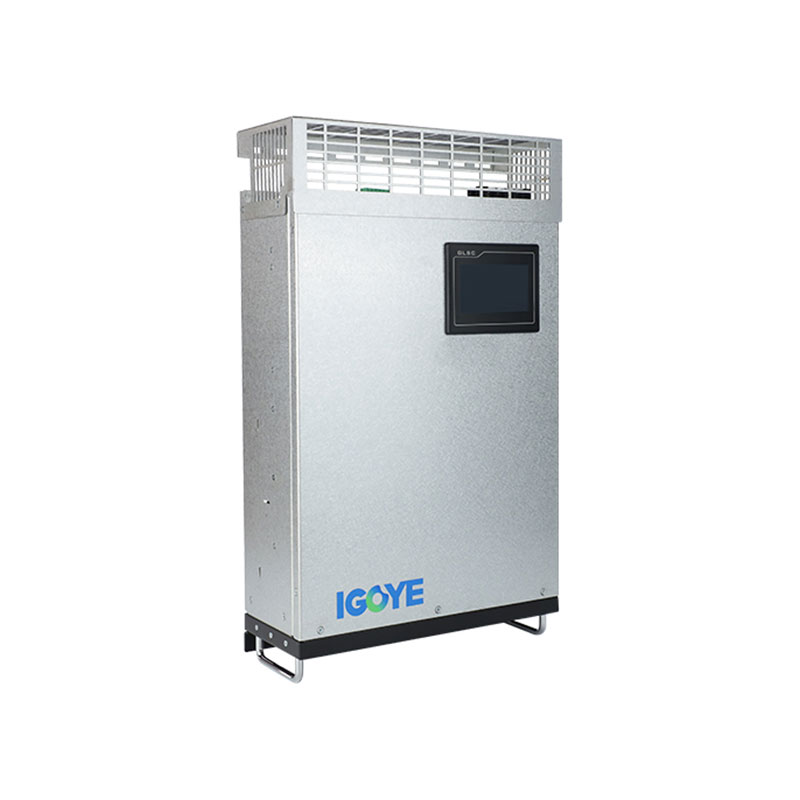

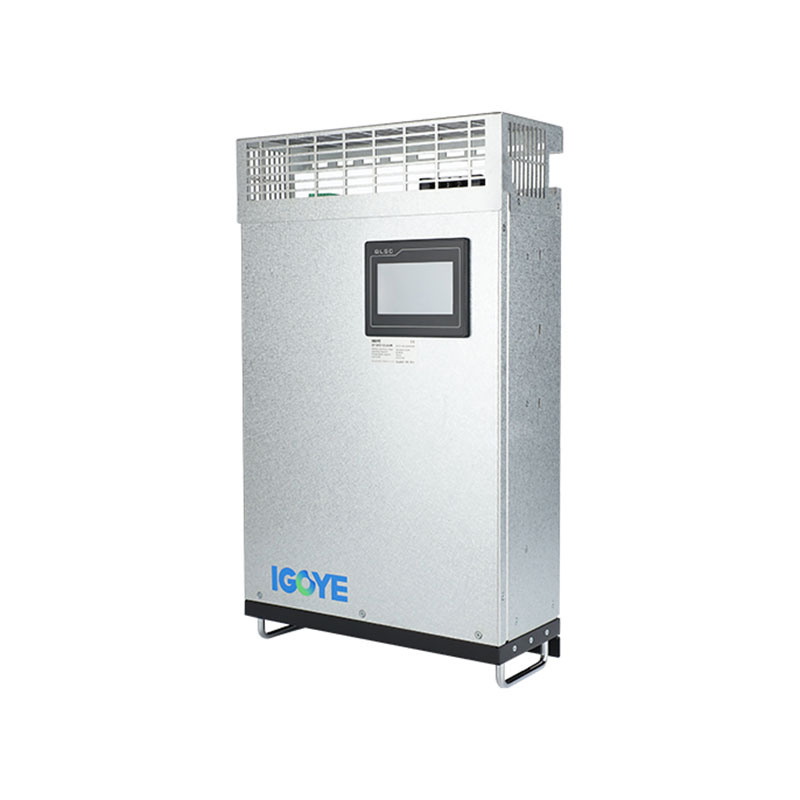

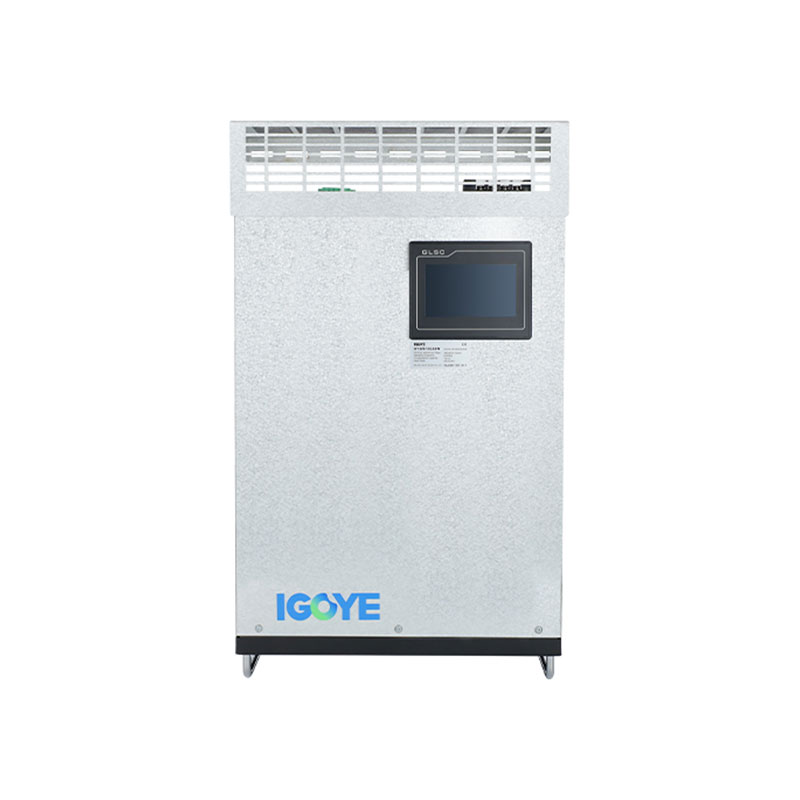

380 வி சுவர் பொருத்தப்பட்ட செயலில் ஹார்மோனிக் வடிகட்டி
மேம்பட்ட தொழில்நுட்பத்துடன் எங்கள் சீனா தொழிற்சாலையில் வடிவமைக்கப்பட்டு தயாரிக்கப்பட்ட 380 வி சுவர் பொருத்தப்பட்ட செயலில் உள்ள ஹார்மோனிக் வடிப்பானை கியா வழங்குகிறது. உயர் திறன், நிறுவ எளிதானது மற்றும் பல்வேறு பயன்பாடுகளுக்கு நம்பகமானது. மேலும் விவரங்களுக்கு இப்போது எங்களைத் தொடர்பு கொள்ளுங்கள் மற்றும் சிறந்த ஒப்பந்தத்தைப் பெற!
380V சுவர் பொருத்தப்பட்ட ஆக்டிவ் ஹார்மோனிக் வடிகட்டி (AHF) மூன்று கட்ட நான்கு கம்பி (3p4w) மற்றும் மூன்று கட்ட மூன்று கம்பிகள் (3p3w) 380v சக்தி அமைப்புகளில் ஹார்மோனிக் தணிப்புக்கு ஒரு வலுவான தீர்வை வழங்குகிறது. மேம்பட்ட டிஎஸ்பி+சிபிஎல் டிஜிட்டல் கட்டுப்பாடு மற்றும் மூன்று-நிலை இடவியல் ஆகியவற்றைப் பயன்படுத்துதல், இந்த விண்வெளி சேமிப்பு அலகு துல்லியமான ஹார்மோனிக் தற்போதைய இழப்பீட்டை வழங்குகிறது. முக்கிய அம்சங்களில் பரந்த ஹார்மோனிக் வடிகட்டுதல் வரம்பு (2 முதல் 50 வது ஹார்மோனிக்), அதிக வடிகட்டுதல் வீதம் (95%வரை) மற்றும் வசதியான இணையான இணைப்பு மற்றும் பராமரிப்புக்கான மட்டு வடிவமைப்பு ஆகியவை அடங்கும். பல்வேறு தற்போதைய மதிப்பீடுகளில் (25 அ முதல் 150 அ) கிடைக்கிறது, 380 வி சுவர் பொருத்தப்பட்ட ஏ.எச்.எஃப் தொழில்துறை சூழல்களைக் கோருவதில் நிலையான மற்றும் திறமையான சக்தி தரத்தை உறுதி செய்கிறது.
மாதிரி விளக்கம்:
| Gy | அஹ் | 0.4 | 50 அ | / | 4 எல் | W |
| நிறுவன குறியீடு | செயலில் ஹார்மோனிக் வடிகட்டி | மின்னழுத்த நிலை 0.4: 380 வி ± 20% |
மதிப்பிடப்பட்ட திறன் （KVAR） 25/50/75/100/150A | 3 எல்: மூன்று கட்ட மூன்று கம்பி 4 எல்: மூன்று கட்ட நான்கு கம்பிகள் |
W: சுவர் பொருத்தப்பட்ட |
அம்சங்கள்:
Ti டிஎஸ்பி+சிபிஎல்டி அனைத்து டிஜிட்டல் கண்ட்ரோல் கோர், மூன்று-நிலை இடவியல் தொழில்நுட்பம், மேம்பட்ட ஹார்மோனிக் கண்டறிதல் வழிமுறை மற்றும் பி.டபிள்யூ.எம் கட்டுப்பாட்டு உத்தி ஆகியவற்றைப் பயன்படுத்தவும் ஹார்மோனிக் மின்னோட்டத்தின் துல்லியமான இழப்பீட்டை அடைய.
Multh பல தொகுதிகளின் இணையான இணைப்பை எளிதாக்கும் மட்டு வடிவமைப்பை ஏற்றுக்கொள்வது, சிறிய இடத்தை எடுத்துக்கொள்கிறது மற்றும் பராமரிக்க எளிதானது.
Air சுயாதீன காற்று குழாய்கள் மற்றும் சுயாதீன கிடங்குகளின் கட்டமைப்பு வடிவமைப்பு உபகரணங்களின் நிலையான செயல்பாட்டை உறுதி செய்கிறது.
● இது 2 முதல் 50 ஹார்மோனிக்ஸ் வரை பரந்த அளவிலான ஹார்மோனிக்ஸில் ஹார்மோனிக்ஸை வடிகட்டலாம், மேலும் ஒரே நேரத்தில் மூன்று கட்ட சமநிலையின் சிக்கலைத் தீர்க்கலாம்.
Hons ஹார்மோனிக் வடிகட்டுதல் வீதம் அதிகமாக உள்ளது. திறன் அனுமதித்தால், ஹார்மோனிக் தற்போதைய வடிகட்டுதல் வீதம் 95%வரை அதிகமாக இருக்கும். சாதனங்களின் நீண்டகால நிலையான செயல்பாட்டை உறுதிப்படுத்த 100% தற்போதைய வரம்பு வெளியீட்டை அமைக்கவும்.
விண்ணப்பங்கள்:
தொழில்துறை பயன்பாடுகளின் வரம்பில் மின் தரத்தை பராமரிக்க 380 வி சுவர் பொருத்தப்பட்ட செயலில் உள்ள ஹார்மோனிக் வடிப்பான்கள் அவசியம்:
● தொழில்துறை ஆட்டோமேஷன்:உணர்திறன் ஆட்டோமேஷன் கருவிகளைப் பாதுகாத்தல் மற்றும் மாறி அதிர்வெண் இயக்கிகள் (வி.எஃப்.டி), ரோபாட்டிக்ஸ் மற்றும் பிற முக்கியமான சுமைகளின் நம்பகமான செயல்பாட்டை உறுதி செய்தல்.
● உற்பத்தி ஆலைகள்:சக்தி தரத்தை மேம்படுத்துதல் மற்றும் இணக்கமான விலகலைக் குறைப்பதன் மூலம் ஆற்றல் செலவுகளைக் குறைத்தல்.
● தரவு மையங்கள்:முக்கியமான தகவல் தொழில்நுட்ப உள்கட்டமைப்பிற்கு சுத்தமான சக்தியை வழங்குதல் மற்றும் சக்தி ஏற்ற இறக்கங்கள் காரணமாக தரவு இழப்பைத் தடுப்பது.
● எண்ணெய் மற்றும் எரிவாயு தொழில்:கடுமையான சூழல்களில் பம்புகள், அமுக்கிகள் மற்றும் பிற அத்தியாவசிய உபகரணங்களின் நம்பகமான செயல்பாட்டை உறுதி செய்தல்.
● புதுப்பிக்கத்தக்க எரிசக்தி அமைப்புகள்:மின்சாரம் தரம் மற்றும் ஸ்திரத்தன்மையை பராமரிக்கும் போது புதுப்பிக்கத்தக்க எரிசக்தி ஆதாரங்களை கட்டத்தில் ஒருங்கிணைத்தல்.
380 வி சுவர் பொருத்தப்பட்ட செயலில் உள்ள ஹார்மோனிக் வடிப்பான்கள் மூன்று கட்ட 380 வி பயன்பாடுகளில் சக்தி தரத்தை மேம்படுத்த நம்பகமான மற்றும் பயனுள்ள தீர்வை வழங்குகின்றன.
தொழில்நுட்ப அளவுருக்கள்:
| 220 வி தொடர் | 380 வி தொடர் | 500 வி தொடர் | 690 வி தொடர் | ||
| உயரம் | <2000 மீ, 2000 மீட்டருக்கு மேல், ஜிபி/டி 3859.2 இன் படி மந்தமானது | ||||
| சுற்றுப்புற வெப்பநிலை | -20 ～+50 | ||||
| உறவினர் ஈரப்பதம் | ≤90%, மாதாந்திர குறைந்தபட்ச வெப்பநிலை 25 ஆக இருக்கும்போது மேற்பரப்பில் ஒடுக்கம் இல்லை | ||||
| மாசு நிலை | நிலை III கீழே | ||||
| இயக்க மின்னழுத்தம் | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| வேலை அதிர்வெண் | 50 ஹெர்ட்ஸ் ± 5% | ||||
| இழப்பீட்டு மின்னோட்டம் | 25 அ | 25/50/75/100/150 அ | 100 அ | 100 அ | |
| கட்ட அமைப்பு | எல்/என் | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| இணையாக இணைக்கப்பட்ட அலகுகளின் எண்ணிக்கை | Ulimited | ||||
| ஒட்டுமொத்த இயந்திர செயல்திறன் | 797% | ||||
| கட்ட அமைப்பு | 32 கிஹெர்ட்ஸ் | 16 கிஹெர்ட்ஸ் | 12.8kHz | 12.8kHz | |
| இழப்பீட்டு வரம்பு | 2 ～ 50 முறை, ஒற்றை இழப்பீட்டு விகிதம் சரிசெய்யக்கூடியது | ||||
| செயல்பாடு தேர்வு | எதிர்வினை சக்தி | எதிர்வினை சக்தி, எதிர்வினை சக்தி + சமச்சீரற்ற தன்மை | |||
| எதிர்வினை மின் இழப்பீட்டு விகிதம் | ≥95% | > 92% | |||
| நடுநிலை வடிகட்டுதல் திறன் | நடுநிலை வரி வடிகட்டுதல் திறன் கட்ட வடிகட்டுதல் திறனை விட 3 மடங்கு ஆகும் | ||||
| முழு மறுமொழி நேரம் | ＜ 10ms | ＜ 40 மீ | ＜ 40 மீ | ＜ 40 மீ | |
| சத்தம் | ≤60db | ≤60db | ≤65db | ≤65db | |
| கட்டுப்பாட்டு முறை | 2-வழி RS485 இடைமுகம் (GPRS/WIFI ஐ ஆதரிக்கிறது) | ||||
| பாதுகாப்பு | ஓவர்லோட், மென்பொருள்/வன்பொருள் அதிகப்படியான, கட்டம் ஓவர்வோல்டேஜ் மற்றும் அண்டர்வோல்டேஜ், மின் செயலிழப்பு, அதிக வெப்பநிலை, அதிர்வெண் அசாதாரண பாதுகாப்பு போன்றவை. | ஓவர்லோட், மென்பொருள்/வன்பொருள் ஓவர்கரண்ட், கிரிட் ஓவர் வோல்டேஜ் மற்றும் அண்டர்வோல்டேஜ், கட்டம் மின்னழுத்த ஏற்றத்தாழ்வு, சக்தி செயலிழப்பு, அதிகப்படியான வெப்பநிலை, அதிர்வெண் அசாதாரணமானது, குறுகிய சுற்று பாதுகாப்பு போன்றவை. | |||
| நிறுவல் முறை | ரேக்/சுவர் பொருத்தப்பட்டது | ரேக் | |||
| உள்வரும் வரி | பின் உள்வரும் （ரேக் வகை） 、 、 மேல் உள்வரும் （சுவர் பொருத்தப்பட்டது | உள்வரும் வரி | |||
| பாதுகாப்பு நிலை | ஐபி 20 | ||||
மாதிரி மற்றும் விவரக்குறிப்பு:
| மாதிரிகள் | ||||
|---|---|---|---|---|
| மாதிரி எண் | மதிப்பிடப்பட்ட மின்னோட்டம் (அ) | கணினி மின்னழுத்தம் (வி) | பரிமாணங்கள் (d*w*h) | குளிரூட்டும் முறை |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 மிமீ | கட்டாய காற்று குளிரூட்டல் |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 மிமீ | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 மிமீ | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 மிமீ | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 மிமீ | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 மிமீ | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275 மிமீ | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275 மிமீ | |
